1era foto capturada por el donador (Flako te estoy invocando) cuando el mueble fue encontrado en la calle, a la interperie y listo para que se lo llevara el camión de la basura:
2da foto, acá el Flako que con corazón retro lo rescató y lo resguardó en su bello hogar:
A partir de ahí se omite la parte cuando viajo desde Santiago a San Antonio y se procede a desarmar y cargar las partes rescatables del arcade en el vehículo que me llevaría al centro de cirugía
Comienza la restauración...
Las herramientas básicas (masilla mágica, lijas, guantes y mascarillas)
Muchas fotos sobre lo que fue la restauración de las piezas que valían la pena restaurarse:
https://picasaweb.google.com/104776205860425243539
Después de harto batallar, el arcade vollvió a tomar forma sólida
Trabajo de pintura:
Marquee, parlantes y botón "back" para el uso en front end:
T molding en los cantos de la madera:
Arte lateral ploteado y se agregan esquinas de metal en la parte inferior:
Se imprime layout del panel de control y se prepara el acrílico que lo protegerá:
Se agujerea el panel de control:
Aclaración, el mueble arcade será un multijuegos, por lo cual los 4 botones de la alineación oficial de neogeo se hacían poco, en cambio se utilizó una alineación híbrida que practicamente se adapta para cualquier juego.
Con un tip del buen Toledo conseguí una "coin door" doble de tipo americana:
Así quedó luego de restaurarse:
Monitor, botones, sticks y bezel interno instalados:
Se prepara el pc interno y se prueban los extractores que irán en la parte posterior del mueble:
Se pinta bezel interno y se incorpora conector para cable de poder desmontable:
Aclaración, mi polola estaba modelando sus nuevas zapatillas auspiciadas por este servidor
Cerradura tipo cangrejo que mantiene el panel de control libre de vandalismo
Se instalan leds en cada botón "reject" de la coin door y mediante el uso de microswitches se convierten en "coin buttons"
Se plotea arte para la zona de la coin door:
Cableado de botones y stick mediante puerto LPT:
Se instala luz interior al marquee:
Extractores instalados y funcionando a la perfección:
Actividades pendientes:
- Atornillar placa madre, fuente y HDD en posición definitiva -> Sin falta lo hago el domingo próximo jaja

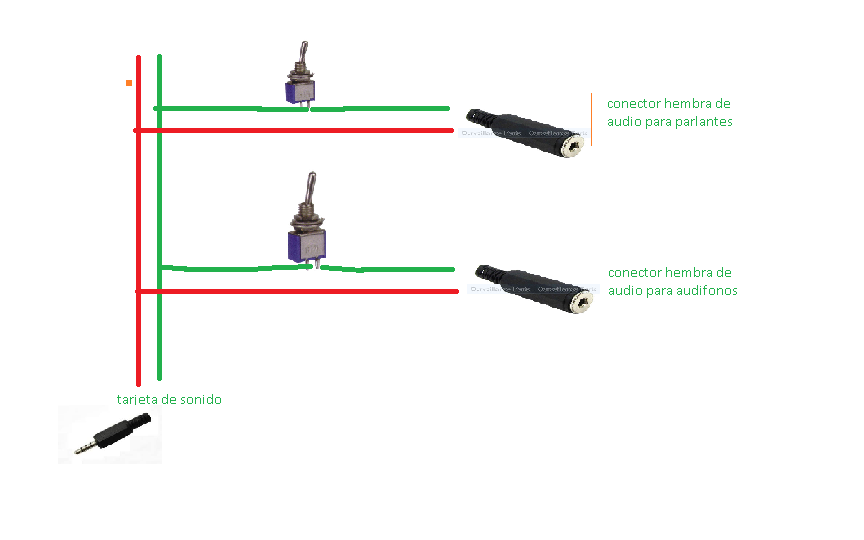

- Poner sticker frontal con el diseño de las entradas para audífono y "memory card" -> Necesito pro tips para convertir el control de volumen externo del subwoofer 2.1 en una salida doble de audífonos (la cual ya sea conectando audífonos en el primer o segundo puerto, enmudezca los parlantes)
