Ayuda con cable audio y video y transformador atari 800xl

[voradran]

Hola podrian ayudarme a resolver algunas dudas:

1.- Cable audio video: E visto tanto aquí como en otras paginas q es sencillo solo basta con tener el enchufe DIN de 5 pines y los conectores rojo y amarillo, pero entre ambos no va nada mas q solo cable? osea no van resistencias o algo mas? entonces cual era la magia de esas cajas metalicas antiguas?

2.- El transformador: Según leí hay varias formas de cambiar estos ladrillos por algo mas moderno y cómodo pero cual es la mejor alternativa? buscar alguno de una marca en especial o hacerlo uno mismo y porfa podrían decirme donde esta el mejor tutorial a prueba de jejeje

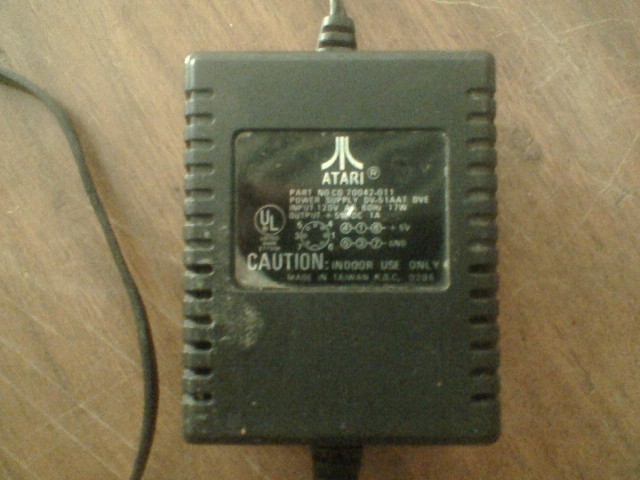

Ahhh y una ultima también leí en otras paginas acerca de estos ladrillos q no todos son confiables y a la larga podrían arruinar el atari, es esto cierto??? dejo una foto de mi ladrillo ojala me puedan orientar.

Muchas gracias.

[CaReCoiN]

Hola podrian ayudarme a resolver algunas dudas:

1.- Cable audio video: E visto tanto aquí como en otras paginas q es sencillo solo basta con tener el enchufe DIN de 5 pines y los conectores rojo y amarillo, pero entre ambos no va nada mas q solo cable? osea no van resistencias o algo mas? entonces cual era la magia de esas cajas metalicas antiguas?

2.- El transformador: Según leí hay varias formas de cambiar estos ladrillos por algo mas moderno y cómodo pero cual es la mejor alternativa? buscar alguno de una marca en especial o hacerlo uno mismo y porfa podrían decirme donde esta el mejor tutorial a prueba de jejeje

Ahhh y una ultima también leí en otras paginas acerca de estos ladrillos q no todos son confiables y a la larga podrían arruinar el atari, es esto cierto??? dejo una foto de mi ladrillo ojala me puedan orientar.

Muchas gracias.

Hola!

Te contesto por partes:

1.- Estás confundiendo la salida de A/V con la salida RF. En aquellos años era muy difícil ver televisores con entrada de video compuesto, por lo que había monitores que tenían dicha entrada. La salida RF entonces era para, precisamente, poder usar el computador con un televisor convencional, son totalmente diferentes.

2.- La fuente de poder del Atari te entrega 5 volts a 1.5 amperes, potencia que hoy en día casi cualquier cargador de tablet puede entregarte. Si aún así quieres hacerlo tú mismo, aquí hay un buen tutorial.

[voradran]

Hola Carecoin gracias x responder, entonces no hay problema con el cable audio video empezare esta noche y con respecto a al transformador, me dices q podria utilizar hasta la de un tablet sin problemas, si es asi gran cambio q se haria solo seria cosa de adaptarle el conector del cargador al atari tendran algun esquema de eso?...

[CaReCoiN]

Hola Carecoin gracias x responder, entonces no hay problema con el cable audio video empezare esta noche y con respecto a al transformador, me dices q podria utilizar hasta la de un tablet sin problemas, si es asi gran cambio q se haria solo seria cosa de adaptarle el conector del cargador al atari tendran algun esquema de eso?...

Es lo más simple del mundo, es un conector DIN-7 (puedes usar un DIN-5 sin problemas siempre y cuando no confundas el cable de poder con el de A/V) cuyas conexiones son las siguientes:

[voradran]

Me parece o según el esquema el cable rojo esta conectado a la vez con 1 - 4 y 6 (+5 volt) y el cable negro a 3 - 5 y 7 (Gnd) quedando solo libre el 2 (Shield) es asi? por q si asi es empiezo ahora a pelar el cable de una tablet o de algun celu q tengo varios cargadores por aquí

[CaReCoiN]

Me parece o según el esquema el cable rojo esta conectado a la vez con 1 - 4 y 6 (+5 volt) y el cable negro a 3 - 5 y 7 (Gnd) quedando solo libre el 2 (Shield) es asi? por q si asi es empiezo ahora a pelar el cable de una tablet o de algun celu q tengo varios cargadores por aquí

Exactamente.

[voradran]

Hola una ultima consulta dime q usaste para por ejemplo unir el cable rojo con los 3 puntos parece algo verde, es un gel conductor?? o solo soldaste un cable e hiciste como un puente para luego soldar el rojo a un solo punto?

[SpaceInvader]

Voradran, te sugiero que uses la fuente original, es fea, parece un ladrillo, pero funcionará correctamente durante décadas.

¿Quien dice que no es confiable? ¿Un vendedor de cargadores USB chinos? Las fuentes Atari son muy confiables, como dije, duran décadas, sin provocar daños. Lo más grave que puede pasar, es que el voltaje suba de 5 a 12 VDC, pero nunca he visto una fuente Atari con esta falla, y he visto montones...

Olvídate de alimentar un Atari por un puerto USB, o por un cargador telefónico, o por un pack de baterías USB. Es una MUY MALA IDEA. Si a alguien le funcionó... Mis felicitaciones.

Hay un post en Atariage donde se discute esto mismo:

http://atariage.com/forums/topic/216281 ... r-on-ebay/

En ese foro, a uno lo mandan a estudiar la ley de Ohm jaja (Se ofendió y se fué).
El asunto da para una larga discusión...

Para mí, es una mala idea. Pero, si insistes en usar algo moderno, sugiero un cargador de Router (en realidad, no es cargador, es una fuente de poder, no hay nada que cargar en un router ), hay algunos de 5V 2A, que sirven perfectamente para un Atari.

[CaReCoiN]

hay algunos de 5V 2A, que sirven perfectamente para un Atari.

Por eso es mejor sugerir el cargador de tablet, esos por definición deberían entregar 5V a 2A, como mínimo, pero uno nunca sabe

Las fuentes de poder de router que sirven son las de algunos routers D-Link, la gran mayoría del mercado usa 12 volts.

[Altazor]

Tengo uno de mis Transformadores desde 1985 y nunca ha dado ningún problema, eso de que no son confiables y que te pueden dañar el Atari es "propaganda" que se hace en una página de una persona que trae trafos alternativos chinos.

[voradran]

Hola y gracias a todos por sus aportes, acabo de encontrar la pagina donde leí acerca de los transformadores atari no confiables por eso les hacia la pregunta y no se si pueda mencionar la pagina o poner una foto de algo q mencionan (sin animo de hacer propaganda a esta pagina o desprestigiarla) ya que mi interés es solo saber mas acerca de mi atari.

Muchas gracias.

[Poltergeist]

Hola y gracias a todos por sus aportes, acabo de encontrar la pagina donde leí acerca de los transformadores atari no confiables por eso les hacia la pregunta y no se si pueda mencionar la pagina o poner una foto de algo q mencionan (sin animo de hacer propaganda a esta pagina o desprestigiarla) ya que mi interés es solo saber mas acerca de mi atari.

Muchas gracias.

me imagino hablas de Btfix

Ellos dicen que solo DOS fuentes de poder son las que no son confiables... no se que tan cierto es esto, pero dicen que las otras cuatro distintas no tienen ningún tipo de problema



Hay algún dato técnico especifico para esta afirmación?

Porque si el objetivo fuera solo tratar de vender su producto no estarían señalando a todas las fuentes como malas y no solo a dos modelos específicos?

Esto lo pregunto con mi total ignorancia en el tema... solo para saber porque esas dos pueden dañar al atari en algún momento?

[voradran]

Si a esa misma publicación me refería gracias por tocas ese tema ya que cuando lo vi me dejo con la incertidumbre y si es cierto o solo era propaganda de sus productos (sin animo de ofender a la empresa), ya que no colocaban especificaciones técnicas.

[rcastro]

Buena pregunta.

Espero que no sea confuso, pero la intención de la publicación es indicar que sólo 2 de esas fuentes son las no recomendadas. En las otras fuentes que también son marca Atari confío plenamente.

En mi experiencia, he visto fallar el modelo "ingot" (que es la superior derecha destacada en amarillo), y me consta la mala fama que tiene.
Con respecto a la otra fuente (inferior izquierda destacada en amarillo), nunca he visto fallar una, pero sí he leído reportes de fallas similares a la "ingot" y es esa la razón por la que tampoco la recomiendo.

En este contexto, con falla me refiero a que estas fuentes pueden entregar sobre 7V, con consecuencias directas sobre los chips de memoria RAM.

Espero haber aclarado tu duda.

Salud,

Rodrigo de Bitfix.

[vitoco]

Vaya, yo tengo el lingote beige de arriba a la izquierda. Era 110V pero se quemó al poco tiempo por culpa de un adaptador 220V-110V defectuoso, así que lo hice rebobinar directo a 220V. Nunca más ha fallado... vivito y coleando desde 1985.
