Si tuviera todos los elementos necesarios (CNC, placas doble faz, etc.) encantado lo haría, por mi parte podría ofrecer cartuchos donantes para la ciencia.

http://elektrotanya.com/gbdso_gameboy-d ... nload.html

Yo me animo chalo, estaba esperando algo así... Esta genial el osciloscopio

la pagina del autor

http://www.semis.demon.co.uk/Gameboy/Ds ... soDemo.htm

y el pdf

http://www.radanpro.com/Radan2400/TestS ... yScope.pdf

Copia local Creo que tengo un cartucho que me regalo Strider de Ultraman de GB para ver las medidas de esta imagen, al tenerlas, puedo calcular la escala e importarla en Eagle como para hacer el trazado nuevamente y hacerla en CNC
y encontré una libreria de componentes para Gameboy para usar en Eagle

Copia local

Algo avancé...

Desde la importación escalada del bmp del PCB (solo del color negro)



Eagle genera un mosaico de pixeles escalados en un Layer adicional de apoyo... (color lila texturado)

Es lo que llaman PCB Reverse Engineering...

Genial!
Entonces partamos por cotizar los componentes, e ideal sería anotar si hay componentes difíciles de encontrar, en primer lugar me interesaría sacar las cuentas y ver si sale rentable fabricar de estos cartridges masivamente, según veía en las características, hasta 5 uS (1/0.000005)= 200KHz, no está mal para su uso en reparación de TV, radio, etc.

Por otro lado, podriamos ahorrar con el uso de componentes alternativos y de mejor utilidad, por ejemplo, en vez de usar jacks de 3,5mm para las sondas, usar conectores CRC9 (como los que tienen los BAM de huawei para antena externa) para mejor protección contra interferencias en las mediciones, por poner un ejemplo.

Gracias por tu apoyo estimado colega, cualquier comentario o inquietud voy a estar pendiente.

Yo creo que termino hoy la w para el que quiera hacerse este chiche...

Yo feliz que todo retronia tenga un osciloscopio... Es de baja frecuencia pero para aprender electronica y apoyar didacticamente ese aprendizaje esta fenomenal.. Te mando la primera placa chalo con unas cosas q rengo que mandar a nesmilio y trolledo

renix escribió:Yo feliz que todo retronia tenga un osciloscopio... Es de baja frecuencia pero para aprender electronica y apoyar didacticamente ese aprendizaje esta fenomenal.. Te mando la primera placa chalo con unas cosas q rengo que mandar a nesmilio y trolledo

One Oscliloscope Per Child????

Listo Chalo, revisalo bien (o quien pueda) para comparar el lado de componentes, el lado de soldaduras, las vias, las vias conectadas al poligino de tiera, etc.. y asi verificar que este fiel al original... dejo los fuentes de Eagle anexados... (les van a hacer chupete desde afuera porque lo que mas preguntan es por los fuentes en Eagle de este chiche y nadie los suelta... Asi que aca están, remasterizados, por lo menos la placa...

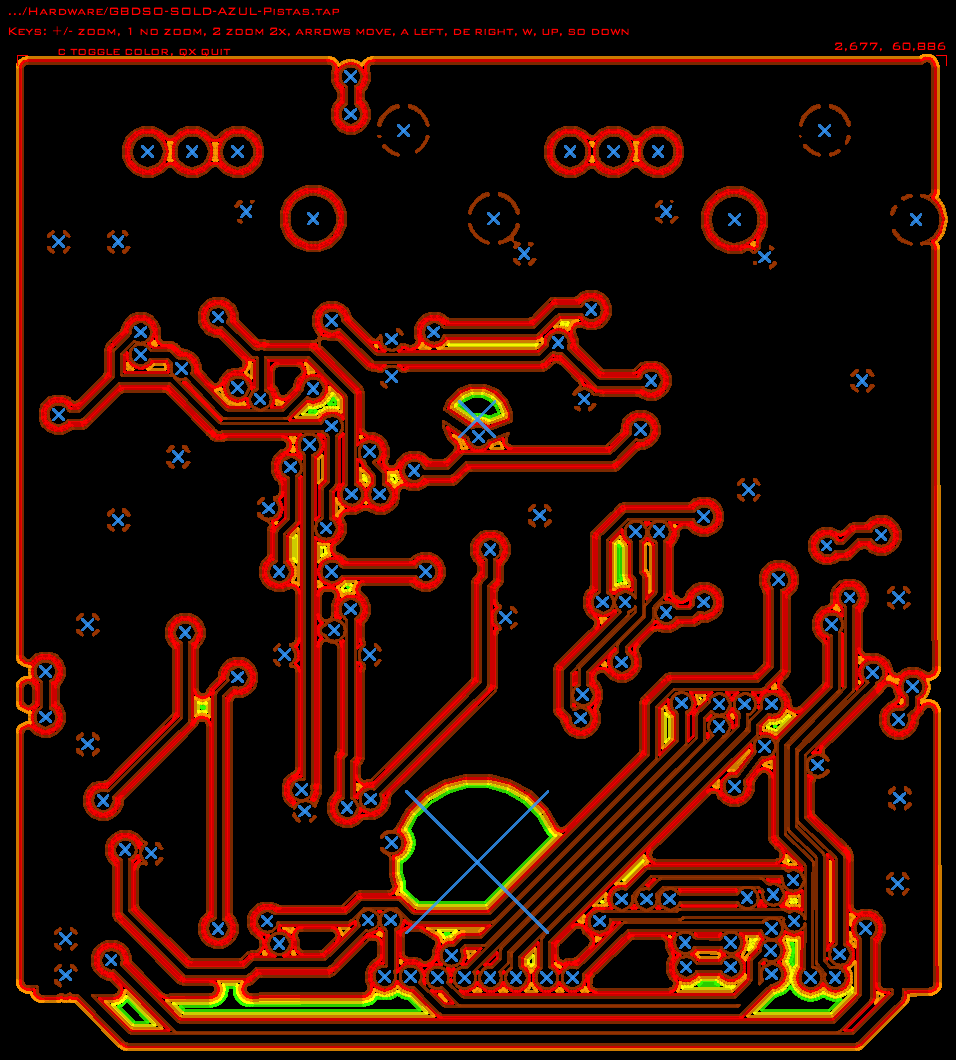

Hice la sintesis para ver el trabajo de la CNC, donde cada linea de color es un recorrido de la fresa removiendo cobre, y no veo errores... de puro choro voy a hacer una plaquita mañana , aunque este mala... para ver como queda...

Lado de Componentes Lado de soldaduras

Un proyecto muy, pero MUY dificil de hacer.

Y no está el contenido de la eprom, hay que comprarlo a Elektor.

No me animo

Yo ya hice mi jugada ... igual esta simpatico y si se logra, será genial... lastima de la propiedad de la Rom por parte de Elektor...

Ya esta que sale la primera placa y puedo concluir que las vias son muy pequeñas, y requeriría mucho esfuerzo conectarlas a cada lado... Una broca de 0.7mm se las come, incluso una de 0.6mm. Creo que la placa habría que mandarla a hacer... Ya pille unas cuantas pifias, que sacándolas, quedaría como para enviarlas a un fabricante de pcb, pero el tema de la Rom me preocupa... Spaceinvader... ¿ Tienes el link donde venden la ROM ?

Lo demás se ve impeque...

Una foto: (La camara del iphone 6+ es como las pelotas)

DirtyPCBs ahora tiene mejores ofertas... estaría bueno como para analizarlo.

(por cierto, muchas de las fotos de mis proyectos las tomé con mi teléfono, un iPhone 5s, y puta que se ven bien)

Si, el iphone 5S saca mejores fotos... Pero ya regale el mio

Aca una mejor foto habiendo sacado la placa de la cama de la cnc... Elmacabado es pro, el tema siguen siendo las vias... Con una baku nueva no habria tanto problema en hacerlas...
Pifia 1 detectada y corregida, todos los pines de un integrado unidos, esto fue porque el layer de dibujos de encapsulados de los componentes quedaba arriba del layer de pistas y no lo vi..
Pifia 2, vía y pista muy juntas (menos de 0,19mm por lo tanto el postprocesador de gcode, al ser de esa
medida el trazado efectivo de la fresa (ancho de la fresa mas runout o juego axial) consideró que no podía pasar entre medio y las dejó unidas...
Lo mismo acá
Hoy fresaré la cara de soldaduras a ver si hay mas pifias...

Por mientras dejo pendiente la cotización de los componentes hasta que me desocupe de mis labores, dentro de esta próxima semana

SpaceInvader escribió:Un proyecto muy, pero MUY dificil de hacer.

Y no está el contenido de la eprom, hay que comprarlo a Elektor.

No me animo

Estimados, tengo excelentes noticias, ROM disponible!

http://www.digitalflow.de/data/download ... -25.tar.gz

Buena chalo... Yo mandare a hacer placas una vez que este ultra verificado que no hayan pifias y me adaptare a los design rules que me entregue la fabrica de pcb"s

Super barato carecoin DirtyPCB ... recomendado, yo mandaba a hacer a elecfreaks pero no tienen freeshipping como aca... la raja

Salio del horno la primera placa para mirar pifias...
Efectivamente una broca de 0.7 casi se come las vias, pero por los precios que hay en Dirtypcbs.com una vez estabilizado el prototipo no vale la pena hacer mas placas en la cnc...
