Retronia

Hace mucho tiempo que tengo ganas de tener una consola portátil solo para emulación... y empece a fabricarla... un amigo me dijo: "...porque no te compras una tablet y te dejas de webiar...", pero en realidad me cargan las cosas envasadas y no tendría gracia ...

Materiales

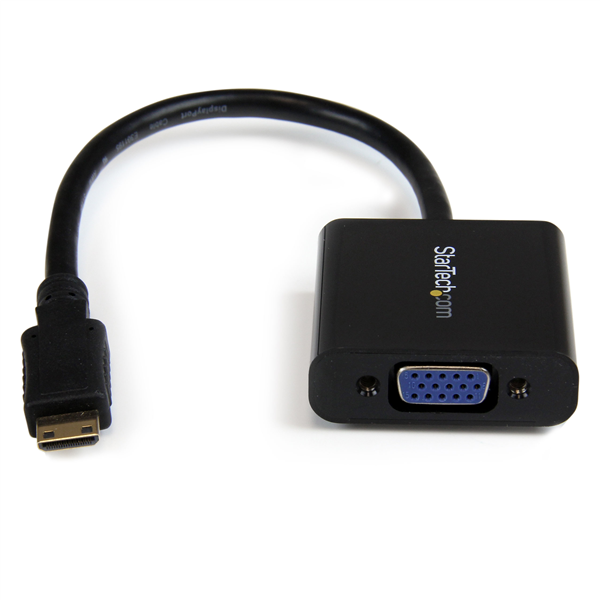

1 Raspberry pi Modelo B de 512 Mbytes en RAM 1 Adaptador HDMI a VGA 1 LCD de 8 pulgadas con entrada VGA 1 pad USB para charquear
1 marco de acrilico transparente de 30x20
1 SD de 32 Gbytes
Cable Kynar
fijaciones
pegamentos varios
amarras plasticas
leds de alta luminosidad (para darle un poco de parafernalia)
Baterias de Notebook
2 Parlantitos
Varios botones de pad NES
Etc...

Diseño en CAD/CAM

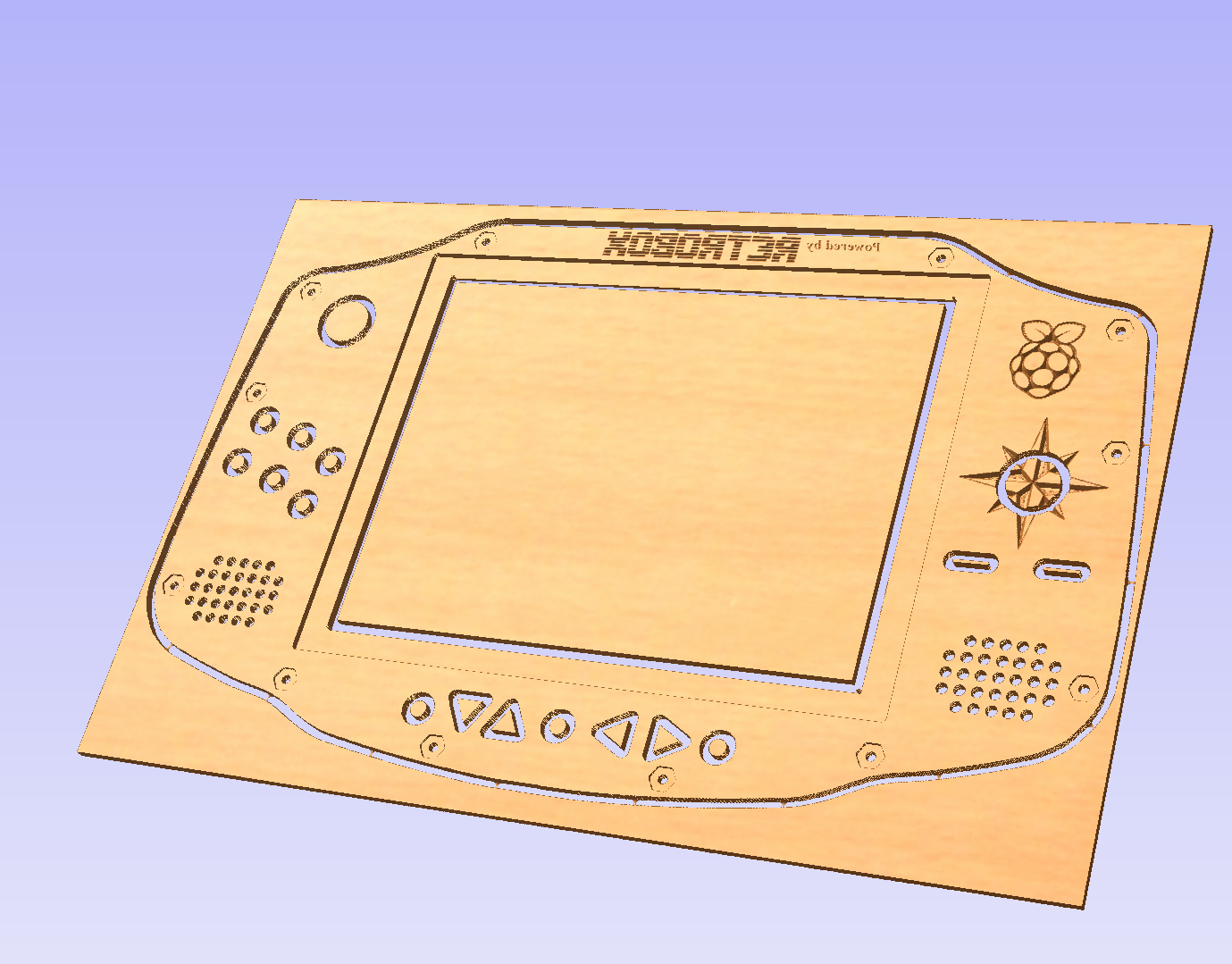

Aquí la primera simulación del trabajo que hara mi CNC para hacer la carcasa con forma de GBA

por ahora eso... se acepta sugerencias y análisis de la posición de los botones, stick y demases... antes de tirar a la maquina el acrílico...

¡Buena Benjamín Heckendorn!

Una pura cosa, en mi experiencia la entrada VGA de la LCD PL8006 es cero aporte, se ve ultra borrosa como si fuera convertida a compuesto internamente (es muy probable que así sea) y no sincroniza con los modos de vídeo de 70Hz tan típicos de los PC, así que si vas a usar una RPi mejor prescinde del adaptador HDMI-VGA y conéctala por compuesto directo - te ahorras espacio, energía y se va a ver prácticamente igual.

Otro tip: La entrada VGA de esa LCD también acepta YPbPr, o cuatro canales independientes de vídeo compuesto (R+G+B+compuesto lateral). Es una pena que siendo un buen panel de 800x600 no se le pueda sacar la calidad que se merece.

sabes que con el conversor HDMI a VGA en modo HDMI SAFE (conf de la RPi) a 800x600 se ve genial... mucho mejor que por VC.... pta ya la desarme pero después pongo fotos...

Al lado de BenHeck yo soy una alpargata-- pero aspiro a ser como el cuando tenga su edad

por mientras voy juntando w...

A mí siempre este tipo de cosas me ha causado curiosidad verlas desde un punto de vista más prototipo, onda, tener todo desarmado primero, hacer las pruebas pertinenter, ver como funciona y al final craneármela y decir "¿cómo podría darle un nuevo uso a eso?" o un "¿cómo hago de este monstruo de Frankestein algo bonito?"

Cuando tenga mi Raspi en mis manos probaré algo similar (a lo mejor más pequeño) a ver cómo me va.

todo eso ya lo hice caremoneda

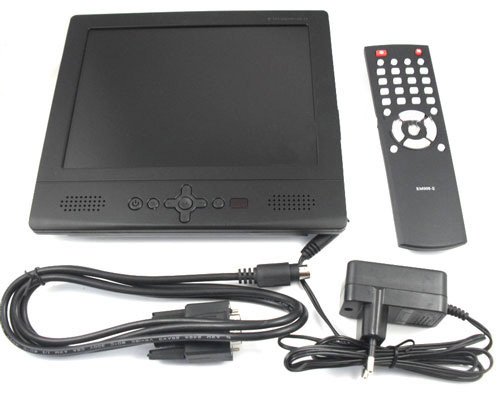

en Homecenter hay disponibles de estas pantallas--- para el que quiera... estan mas baratas que traerlas desde www.DX.com o de Aliexpress

de esta imagen saque la forma de la consola vectorizandola con el software CAM

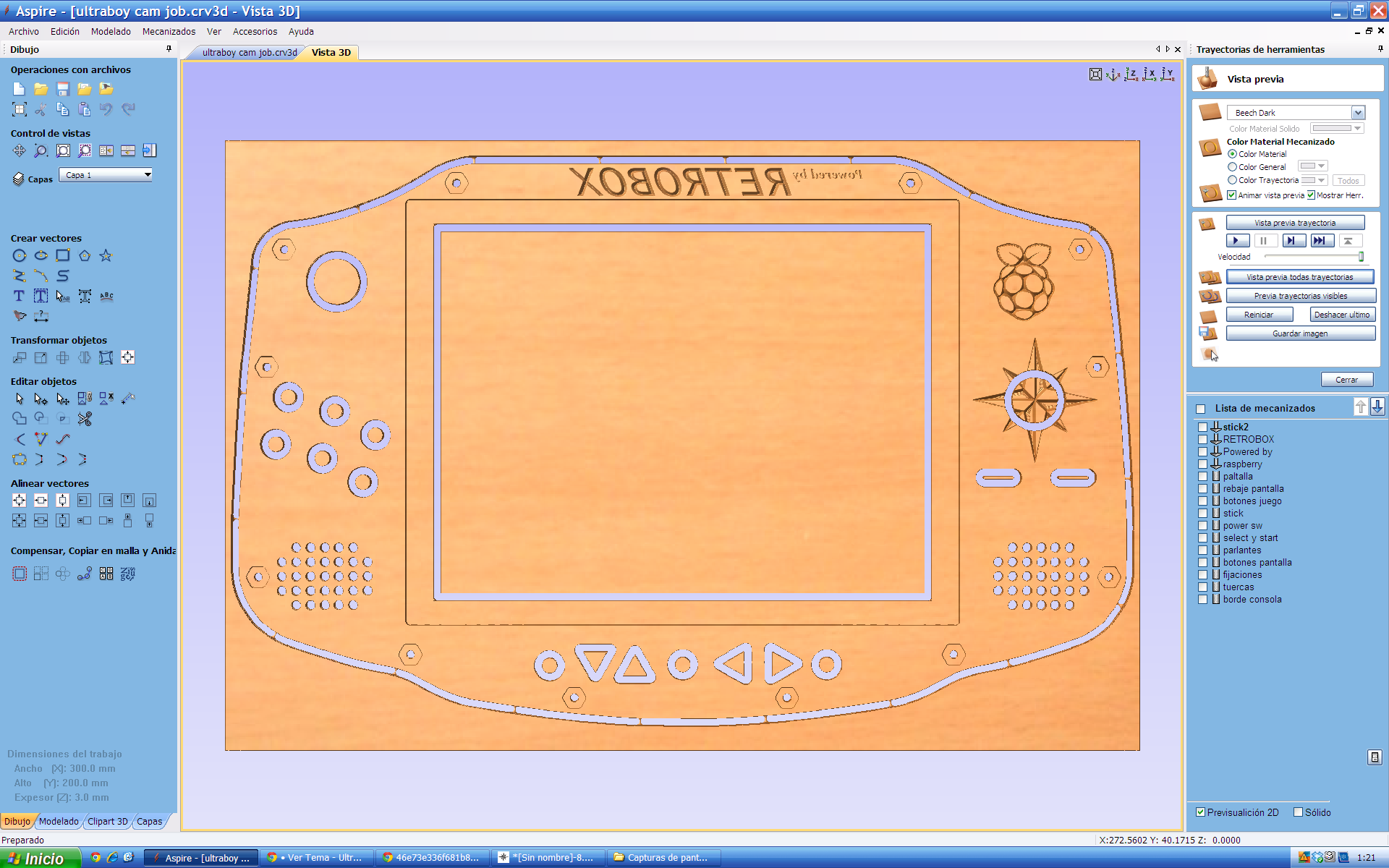

otra síntesis/simulación con algunos fixes antes de tirar a la maquina...
y acá esta el archivo de diseño OpenSource por si alguien se anima a hacer una consola usando el software ASPIRE 4 y no tenga que hacer todo desde cero...

De qué tamaño es?

Cambiale el nombre,
ponle RenixTrON o algo asi

Saludos!

con todo lo que le vas a poner va a pesar como 10 kilos

toledo escribió:con todo lo que le vas a poner va a pesar como 10 kilos

Tratare de que sea lo mas liviana posible... aunque a mayor autonomia mas peso

Manuelink64 escribió:Cambiale el nombre,
ponle RenixTrON o algo asi

Saludos!

Retrobox no es el nombre... es el front end que llevará... y el nombre Ultraboy me gusta mucho...

Yagami escribió:De qué tamaño es?

Yagami, la pantalla es de 8 pulgadas formato 4:3
Hoy tratare de hacer la carcaza en mdf de 3mm antes de hacerla en acrilico para ver como quedaria todo y no fregarla, ya que sale 3500 pesos el corte de 30x20 de acrilico transparente comprado como cuadro para retratos

Luce bien, podrias compartir los costos aproximados?

La verdad es que en terminos practicos he andado con esa misma intencion hace un tiempo... asi que podria ser otro proyectito para abordar

Rasspberry pi 25 lucas
Acrilico 7 lucas
Tele 8 pulgadas 30 lucas
Sd 15 lucas
Baterias notebook 10 lucas
fijaciones 3 lucas
Regulador de voltaje stepup 3 lucas (para elevar de 7.2 a 12vdc)

Edit: Opcional

membrana touch resistiva de 4 cables... 6 lucas
HArdware de tocch de 4 cables a usb... 4 lucas

Eso a groso modo...

El que quiera le corto el acrilico... ningun problema...

renix escribió:Rasspberry pi 25 lucas
Acrilico 7 lucas
Tele 8 pulgadas 30 lucas
Sd 15 lucas
Baterias notebook 10 lucas
fijaciones 3 lucas
Regulador de voltaje stepup 3 lucas (para elevar de 7.2 a 12vdc)

Eso a groso modo...

El que quiera le corto el acrilico... ningun problema...

en otras palabras, me compro una PSP

se que es importante armar cosas por uno mismo, pero
¿cuanto es el poder de emulación de la raspi, vale la pena?

Si corriera juegos de Dreamcast, NGC, N64, Ps2 seria genial,
pero si es para 8/16 bits, me quedo con la PSP.

Saludos!

el tema para mi es el tamaño de la pantalla... y que sea 4:3... dreamcast dificil.. ni en PSP... aparte raspberry emula PSX casi nativamete por medio de transemulaciòn, al ser ARM y la PSX arquitectura MIPS.. vuela... n64 tambien anda de pelas...

Agrego membrana touch resistiva de 4 cables... 6 lucas
HArdware de tocch de 4 cables a usb... 4 lucas

hay cosas como èsta donde no vale la pena comparar con productos "de tienda".

hablamos de algo hecho por uno... es como si a los niños de jardìn les enviaran a comprar recuerdos en una tienda para el dìa del padre. Si, serìa un mejor adorno para la casa, pero le faltarìa "eso" especial.

En fin, respecto al proyecto en si, se ve la raja... còmo controlaràs la carga de la baterìa?

Nes_milio escribió:hay cosas como èsta donde no vale la pena comparar con productos "de tienda".

hablamos de algo hecho por uno... es como si a los niños de jardìn les enviaran a comprar recuerdos en una tienda para el dìa del padre. Si, serìa un mejor adorno para la casa, pero le faltarìa "eso" especial.

En fin, respecto al proyecto en si, se ve la raja... còmo controlaràs la carga de la baterìa?

+1

(podría haber un botón tipo "me gusta" en el foro para estos casos)
