GBDSO, quien se anima?

[RigoHoward]

Eso eso eso

[Chalo]

Renix, estoy revisando los precios en la pagina de RS, y veo que varían bastante según la cantidad que se compren, por lo tanto mi duda es, ¿agrego al carrito la cotización de todos los componentes en base a las 20 placas que mandaste a hacer?

[renix]

Claro, imagino saldran 20 cartuchos de esta pasada, asi que arma el carro para 1 cartucho y para 20 cartuchos...

[RigoHoward]

Wena

[renix]

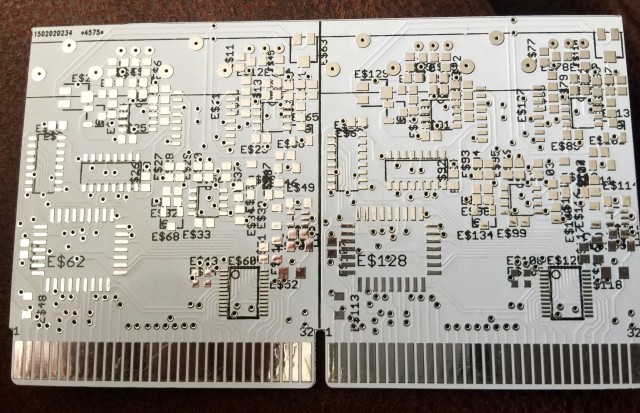

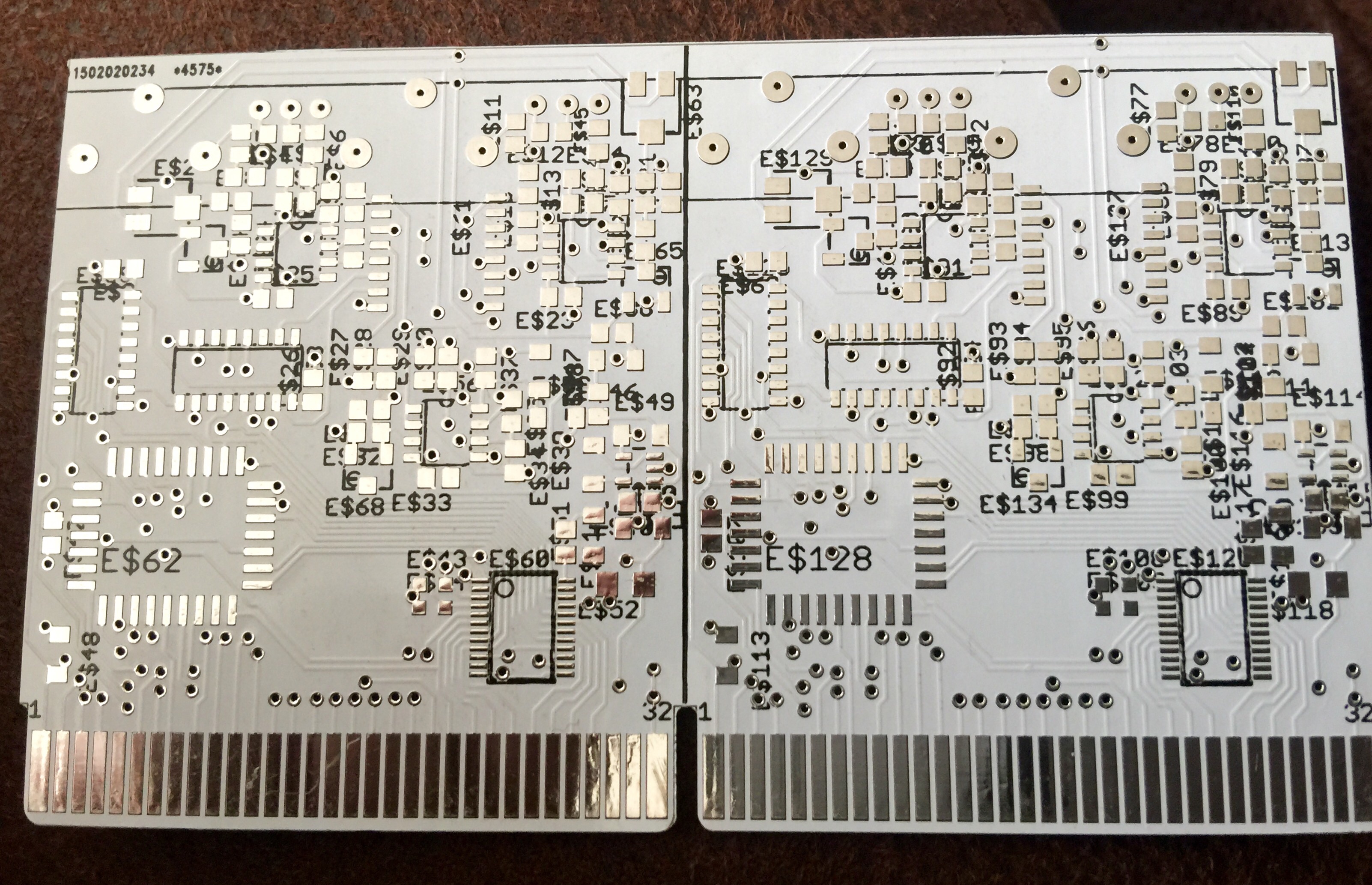

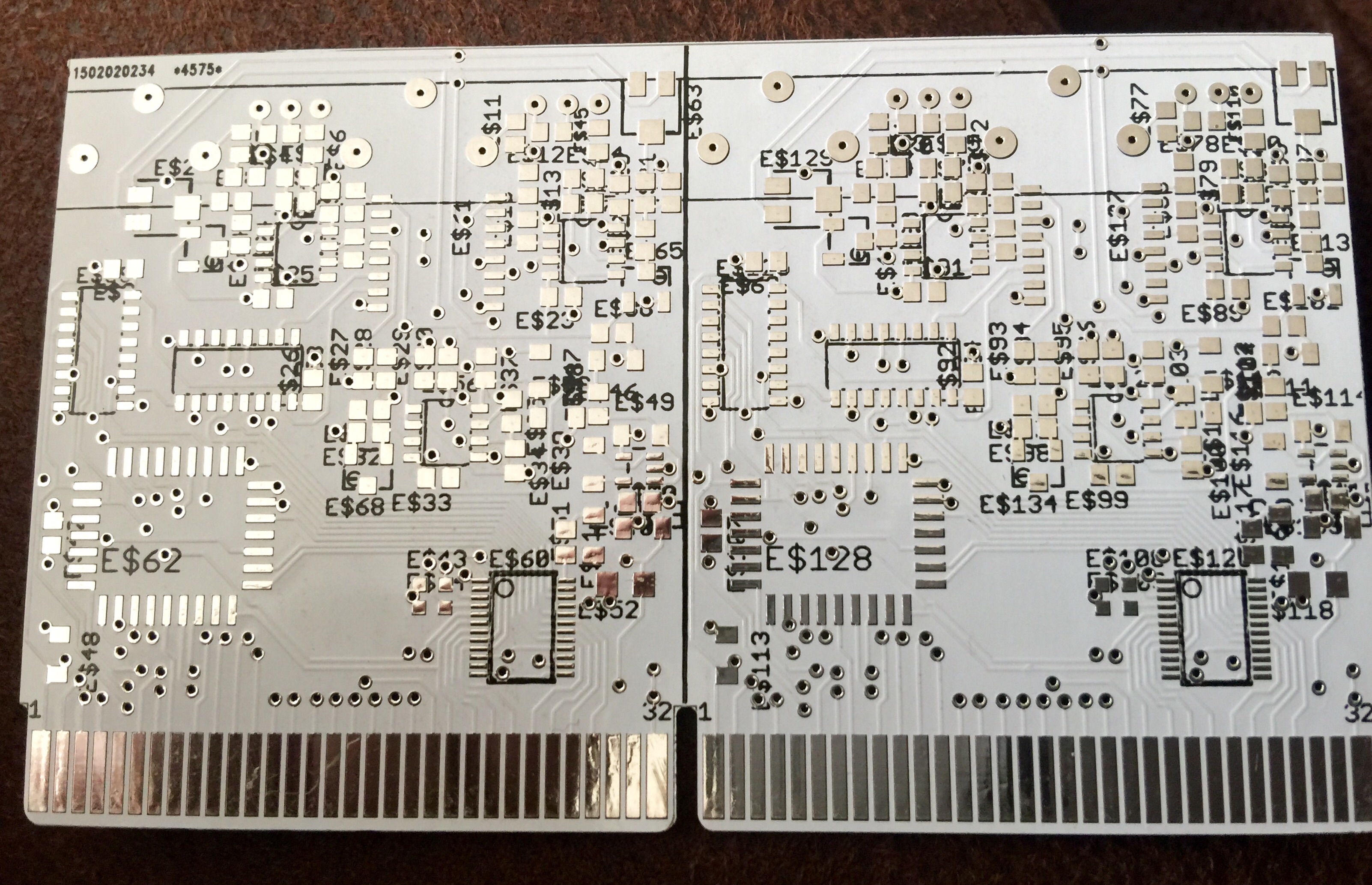

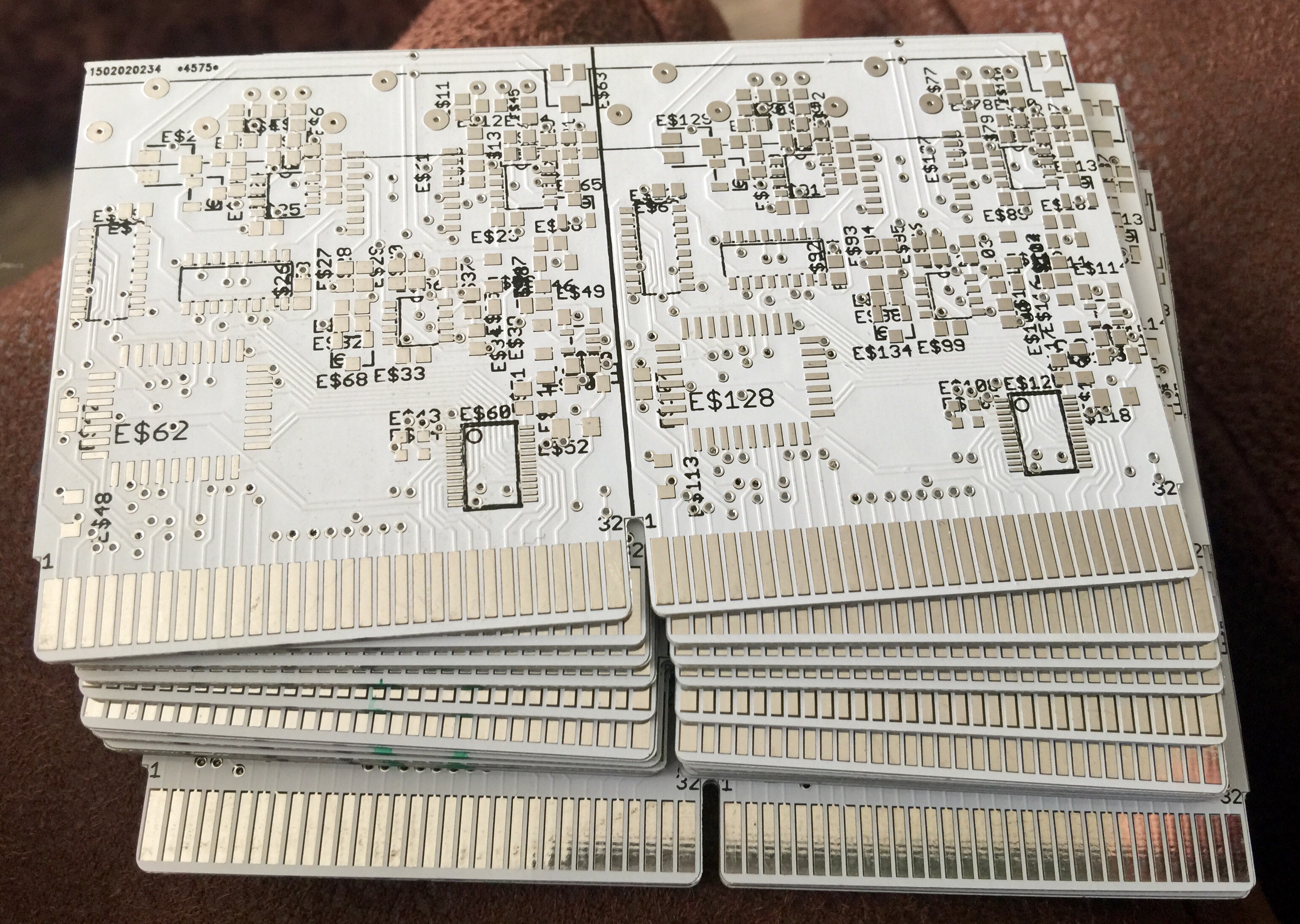

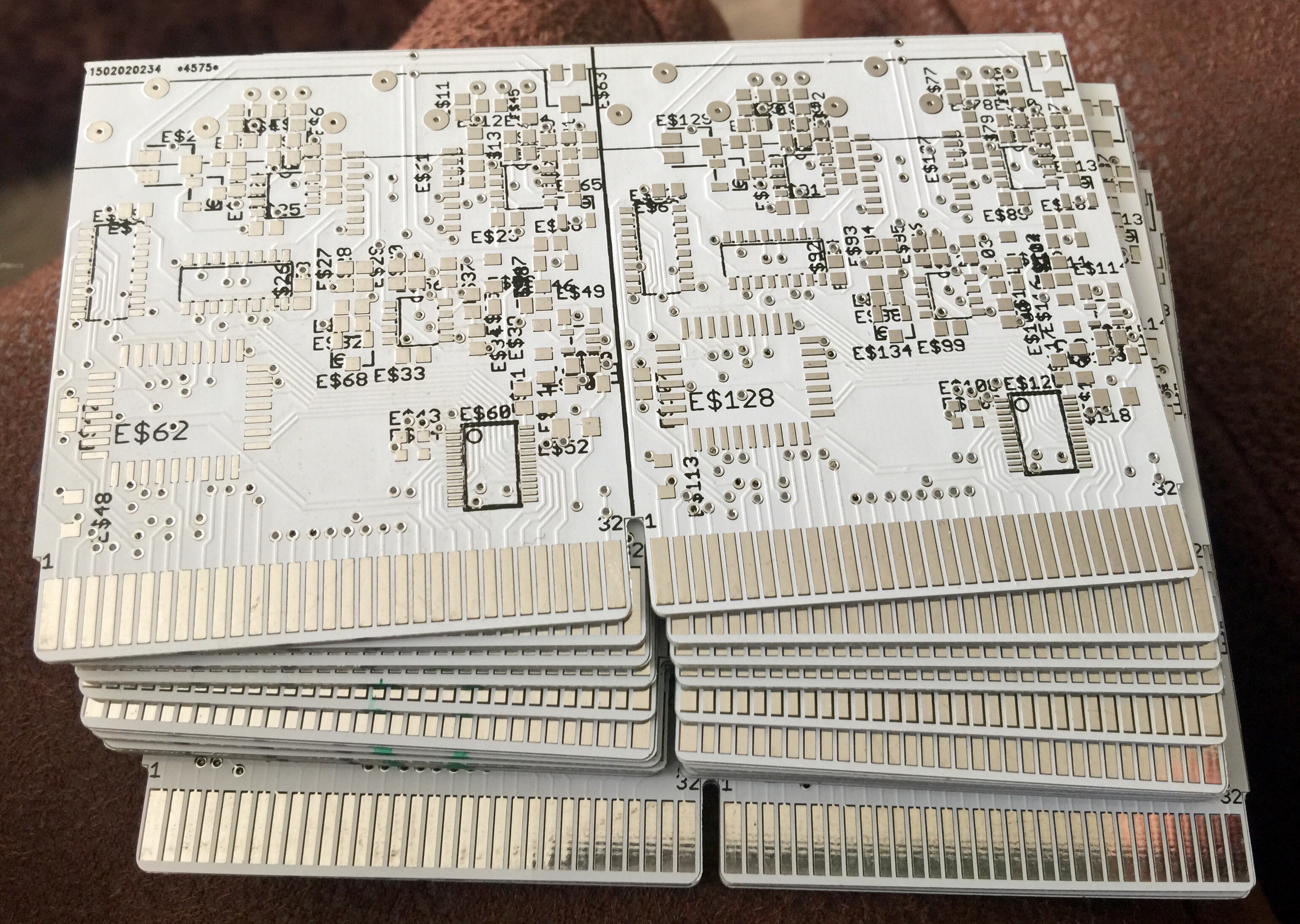

Ya están las plaquitas en mis manos...

Voy a tener que cortarlas con la cnc porque las puse muy juntas y no las prepicaron de fabrica... Pero es un detalle menor...

[vitoco]

¿Las vías vienen listas (conectadas)?

[renix]

¿Las vías vienen listas (conectadas)?

Asi es... Estan conectadas... Es el porque he mandado a hacer las placas afuera no mas... No tengo como platinar el agujero, todos mis inventos han fallado hasta el momento...

[renix]

Chalo.. Cumple tu cometido...

[Chalo]

Si Renix, ahora que ya estoy un poco menos cargado de deberes me pondré en campaña con esto nuevamente.

[renix]

Genial... Te mandare unas placas...

[Chalo]

Estupendo!

Sería bueno que me trajeras en la próxima junta por lo menos una (o 2 por si me llego a echar una, difícil) luego compro los componentes en victronics o algo por el estilo, armo el pedido al carrito como dices tu (y enviaría copia del contenido del carrito), más los materiales para soldar y montar todo y ahi recien estaría en condiciones de poner precio al prototipo.

[renix]

Halo, tu compromiso era armar el carro de compras en rs components para saber los costos.. Haz eso para saber bien que significa armar este cartucho, y si, te llevo placas...

[Chalo]

Ok, te aviso por cualquier novedad!

[RigoHoward]

Gracias Chalo, pero avisanos a todos jaja

[Chalo]

Por aca mismo compipa! (Y)

[Chalo]

Antes de que llegue este sabado, quiero terminar con lo prometido.

Hasta ahora voy en la mitad de la cotizacion de los componentes en RS:

Resistors: SMD case 0805: 0.1 watt

R1,R2,R4,R8,R9,R11 = 1MΩ 1% (x6) ($3600 x150 un)
R15 = 15kΩ (x1) ($150 x50 un)
R5,R12 = 470kΩ 1% (x2) ($150 x 50 un)
R3,R6,R7,R10,R13,R14 = 4kΩ7 1% (x6) ($1650 x150 un)
R16,R17 = 100kΩ 1% (x2) ($550 x50 un)

P1,P2 = 100kΩ preset (x2) ($9600 x50 un)

Capacitors: SMD case 0805

C1,C10 = 18pF NP0 (x2) ($6280 x40 un)
C2,C4,C5,C8,C9,C11,C12,C14,
C17,C21,C23,C27,C29,C30 = 100nF (x14) ($3300 x300 un)
C3,C13 = 1pF8 NP0 (x2) ($5600 x50 un)
C6,C15 = 15pF NP0 (x2) ($2100 x50 un)
C7,C16 = 220pF NP0 (x2) ($550 x50 un)

Electrolytic capacitors: SMD Case A

C22,C24,C25,C26,C28,C31,C33 = 10µF 16V (x7) ($8400 x150 un)

Inductors:

L1,L2,L3 = 100µH (x3) ($108 x60 un)

Los demas componentes no los he logrado encontrar en RS, he visto de caracteristicas parecidas, y bastante elevados de precio, pero como les digo, en esta semana estaré teniendo mas novedades antes de esta próxima junta.

Pregunta del millon, Renix, ¿vienes a la junta?

[xt5]

Chalo, te está saliendo complicado y muy caro, te recomiendo buscar cosas asi
- http://www.ebay.com/itm/0805-SMD-SMT-Re ... XQHU1RoNB6
- http://www.ebay.com/itm/0805-SMD-SMT-Ch ... xyUrZSz1aP
- http://www.ebay.com/itm/SMD-0805-50-Val ... xykLBSUKUe



Y para valores standard (como por ejemplo resistencias de 10k y condensadores de 0.1uF) comprar rollos de 5000, es demasiado barato pedirlos de china en esas cantidades.

- http://www.ebay.com/itm/5000PCS-0805-Ch ... SwrklVK6ax

- etc

A mi me queda un rollo de resistencias 10k, por si alguien necesita muchos, en teoria tengo mas rollos, pero todos perdidos

[Chalo]

Hago la aclaración Victor, cuando pongo el precio entre paréntesis ($1500 x50 un), esos $1500 no son el precio unitario, sino que las 50 unidades me cuestan eso y esto nos alcanza para los 20 GBDSO y en algunos casos van a sobrar.

[xt5]

Hago la aclaración Victor, cuando pongo el precio entre paréntesis ($1500 x50 un), esos $1500 no son el precio unitario, sino que las 50 unidades me cuestan eso y esto nos alcanza para los 20 GBDSO y en algunos casos van a sobrar.

Claro que me di cuenta po Chalo, te lo decia teniendo en consideracion 1500/50=$30 por un 0805 es carisimo, en un rollo te salen 2 pesos c/u, calcula los precios por unidad de los enlaces que te mostré.

[Chalo]

Se suspende el proyecto GBDSO hasta nuevo aviso
