Estoy de muerte: Mi atari Pong murió :(

[Yagami]

Así tal cual, por algún motivo mi Atari Pong Murió de la nada, ayer estábamos jugando con él (1 hora aprox) cuando derrepente plaf! la pantalla quedó así como en esta foto



Alguien sabrá que puede ser? estaba funcionando impeque, de hecho lo tengo hasta con su transformador original, así que asumo que no fue culpa de una mala alimentación por un tranfo multivoltaje.

Ojalá alguien sepa de este bicho, ya que es una de mis consolas favoritas

PD: Aunque no lo crean, jugamos pong en mi casa

[cranorve]

Aunque no te puedo ayudar, no dices cual de todos los Pongs que existen tienes, mira que hay varios y a los clones también les dicen pong.

[Manuelink64]

¿no sera problema del cable de video?, ¿no habrá recibido algún golpe que descalibrara la parte de sintonizador RF?

¿Es original de la epoca?,
¿podrias tomarle fotitos internas de la placa?.

Saludos!

[CaReCoiN]

La solución está cerca:

[Yagami]

Es el primer pong de todos, el atari pong de 1975 original.

Aún no lo puedo abrir porque tiene unos tornillos raros :S

[miltonshows]

Dicen que paso por no cambiarle las cosas al milton, no en realidad un pena creo que murio el chip de video

[Yagami]

La solución está cerca:

Jajajajjaja

[Yagami]

Un up invocando a 133Mhz!

[miltonshows]

Estamos todo invocando al 133mhz, necesitamos de tus conocimientos

[133MHz]

Los Pong son análogos, no hay CPU ni memoria, es pura lógica discreta y circuitos análogos condensados en un chip.
Estaba viendo el esquemático y sólo tiene dos chips: un 7404 y el Pong-On-A-Chip™. Con el 7404 se hace oscilar el cristal para obtener el reloj maestro y se acciona una bomba de carga para generar un voltaje positivo alto y uno negativo.

Lo primero que haría yo sería revisar soldaduras, pasivos y comprobar voltajes, sobre todo los de la bomba de carga, usando un tester con la mayor impedancia de entrada posible.

[Yagami]

Hoy veré si la puedo abrir, trae unos tornillos raros y hoy veré si me las arreglo para poder revisarla internamente.

Cualquier cosa aviso

gracias por la ayuda

[Yagami]

Ya, luego de hacerle un mod a los tornillos con el dremel logré abrir el atari pong, debo decir que em sorprendió lo limpio que está, nada de grasa, humedad o similar, aqui la foto



El problema ahora... es que no tengo idea de como testear o que testear

Alguna ayuda?

[133MHz]

El chip de Pong se ve socketeado, sácalo con cuidado y vuélvelo a colocar, a lo mejor tienes suerte.

[Yagami]

Acabo de sacarlo y ponerlo nuevamente, y pasa lo mismo, pero entre reintentos de prender-apagar veo un destello del pong bien y luego pasa a las rayas, de hecho en uno de los intentos logré ver el juego y todo, pero mal, con distorsión y cosas asi (se veía todo mas pequeño).

Si el chip que dice atari esta muerto no hay repuesto cierto?

[Yagami]

Lo otro... es que desde que tengo este Atari Pong nunca ha tenido sonido, asumí que el parlante no funcionaba nomas, pero talvez sea un indice de que estaba muriendo

[miltonshows]

Probaste con otro tranformador, si se ve bien a ratos o puedes distinguir figuras es lo mismo que me paso con las genesis

[renix]

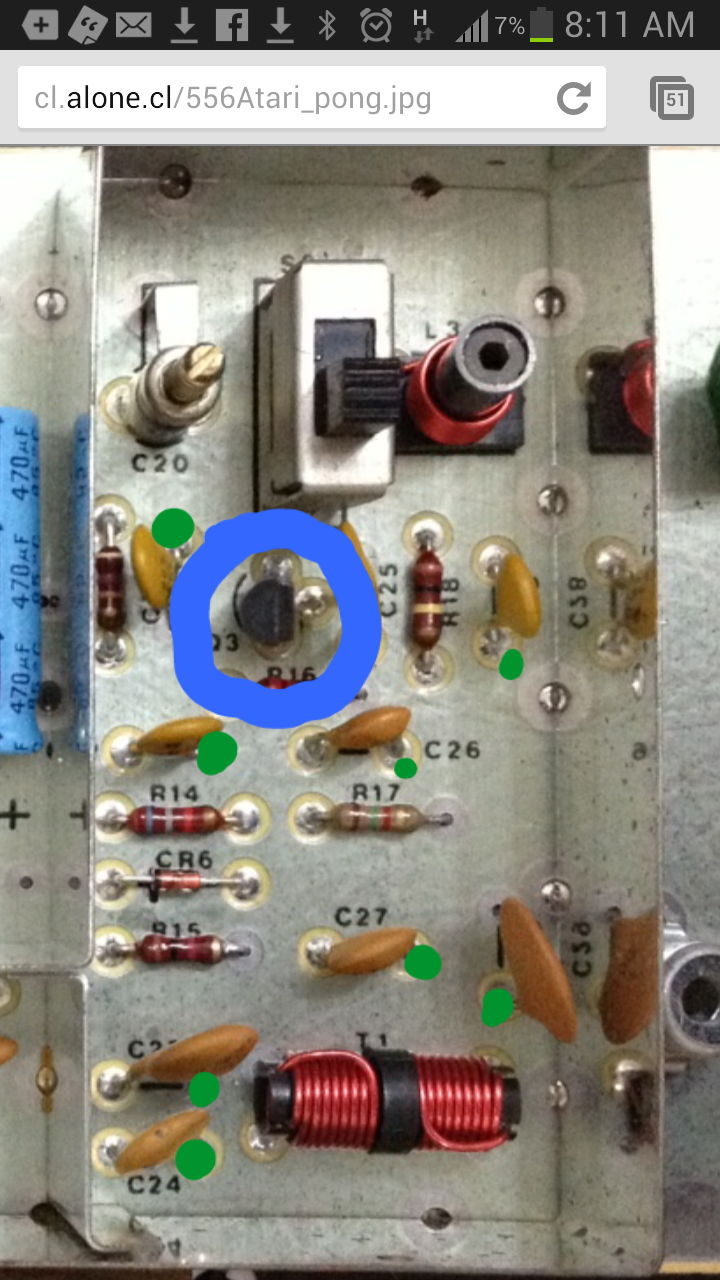

Si esta es la etapa de RF puede que el culpable este encerrado en el circulo azul, ya que despues de tanto tiempo los transistores varian sus parametros y/o su electronica de polarizacion se altera y mueren... bysca en internet el circuito esquematico del pong...

[Yagami]

El transformador no es, tengo el original y ademas probé con otros 2, por lo que lo descarto.

El transistor, voy a ver que onda

Edit:

Aqui el esquematico

[Yagami]

Bueno, primero me declaro incompetente en el área de electrónica, a lo más se usar el cautín para unir cables y sería , pero leyendo esto analizo lo siguiente:

tengo 3 transistores con posibles problemas, los cuales son:

Q1: MPSA55
Q2: MPS2369
Q3: PE1011

Como les comentaba, el sonido en este pong nunca funcionó y mirando el esquematico creo que es posible que el Q1 esté malo ya que va a directo al parlante del pong.

Por otro lado, estaba leyendo como probarlos, entiendo que tiene que estar energizado y con el tester en modo diodio probarlos con una pata central fija segun corresponda NPN o PNP (Negativo-Positivo-Negativo ó Positivo-Negativo-Negativo).

Encontré los PDF de estos muchachos, pero no del PE1011

Q1 --> http://pdf.datasheetcatalog.com/datashe ... MPSA55.pdf
Q2 --> http://www.futurlec.com/Transistors/MPS2369.shtml

Mi problema... es que nosé que valores son los correctos que me debiese mostrar el tester ó como saber cuales son los incorrectos

[Yagami]

Analizando los transistores:

Q1: Al parecer está malo ya que tiene fuga, me marca 048 al testear el emisor y colector. (por algo no funcionaba el sonido)
Q2: Parece que también esta malo, me marca 072 al tocar emisor y colector
Q3: No me marca nada de ninguna forma

Destaco que el Q1 y Q2 me marcaban practicamente el mismo valor al tocar base con emisor o colector.

Estará bien probado? será tan mala cuea que los 3 transistores estén malos? si es así, se pueden pillar aún en el mercado?
