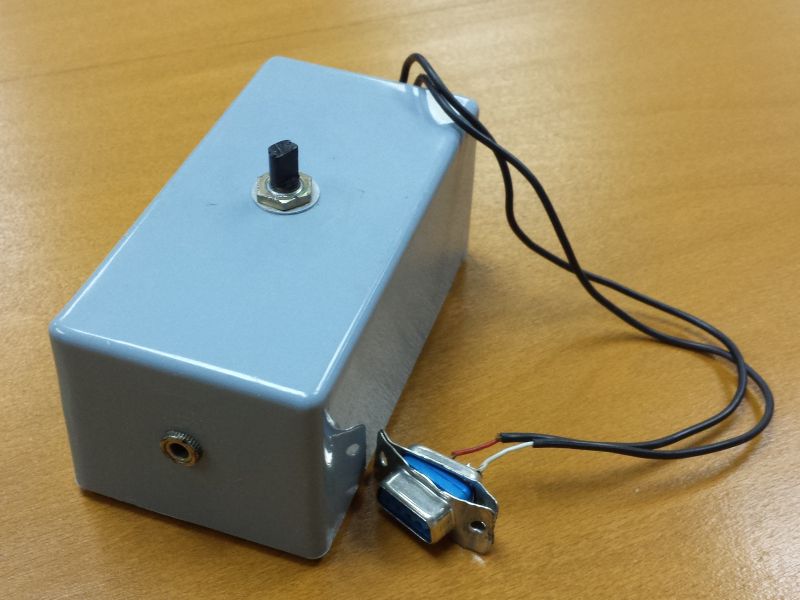

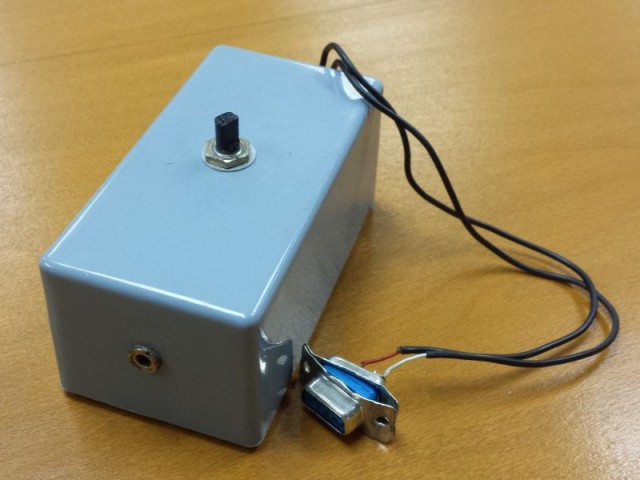

Ja, ja, ja... Están buenas las ideas, pero no puedo decir ni frío ni caliente porque aún no sé para qué era esta cajita gris. Mis alternativas eran:
- un clon del Computer Eyes (software para digitalizar imágenes en B/N)
- un digitalizador de audio para generar efectos especiales en caliente.
Acá van más fotos:

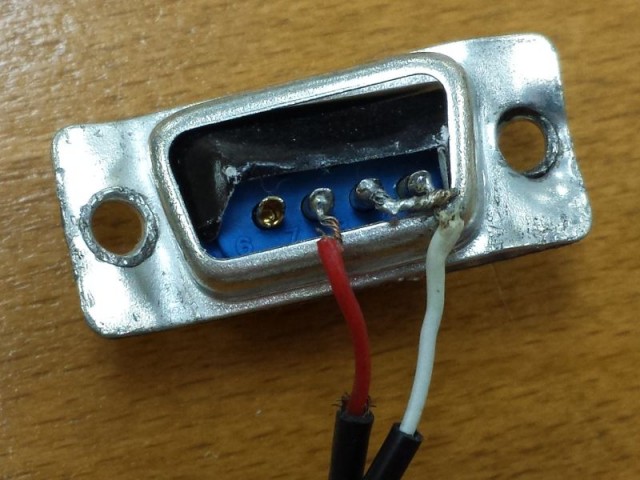

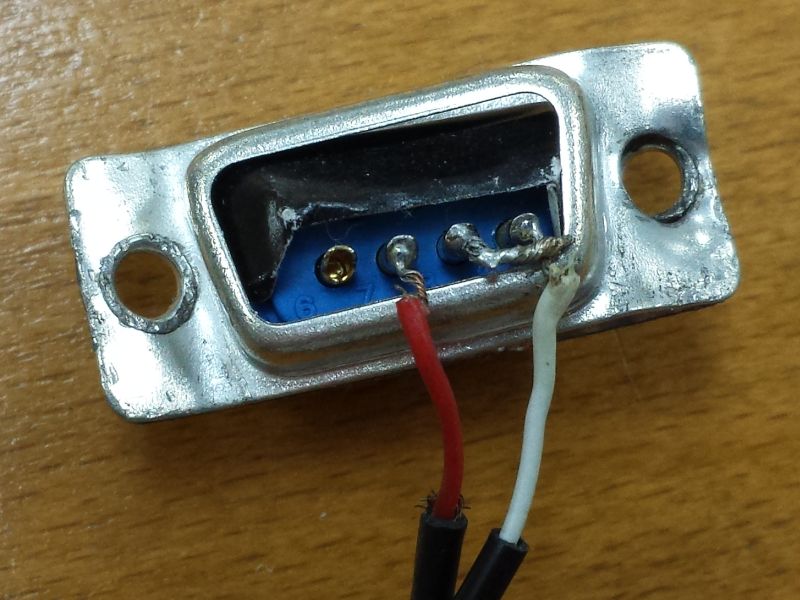

Se puede apreciar que sólo se usan los pines 7 (+5V), y el 8 (GND) con el 9 (Pot A) puenteados. Viéndolo así, la idea de un paddle casero no parece tan descabellada, pero... ¿para qué sería el minijack?

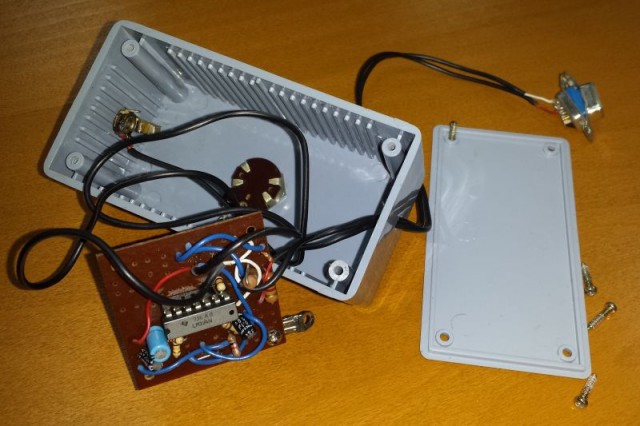

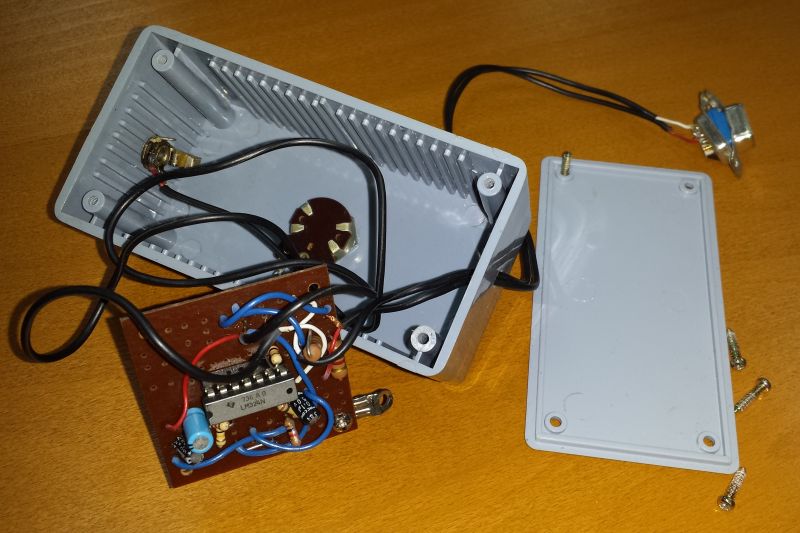

Veamos qué hay dentro:
Vaya, hay una plaquita... Esto se está poniendo complicado. Hay resistencias, condensadores y un integrado.

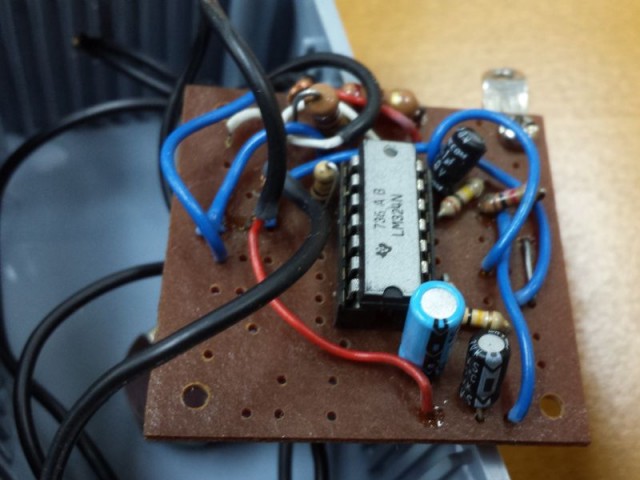

Más de cerca:

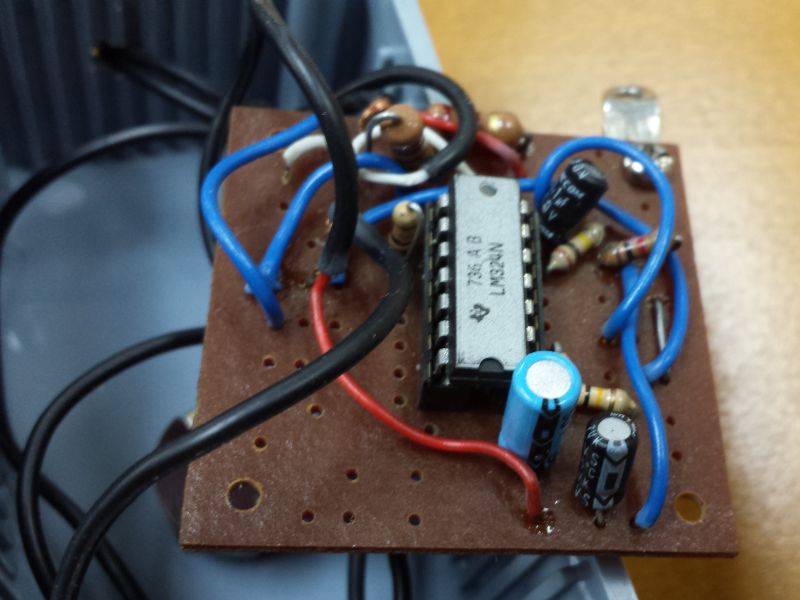

El integrado es un LM324N. ¿Para qué se usará un amplificador operacional aquí? Se me ocurre que de alguna manera estaría digiriendo alguna señal análoga que entre por el minijack, con algún ajuste realizado por el potenciómetro, como control de volumen de un posible micrófono. Eso me hace pensar en la opción 2... ¿Pero si lo que controla es video? ¡Humpf!

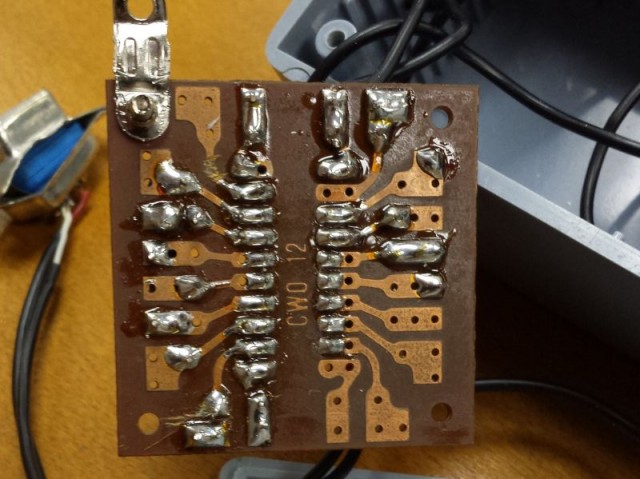

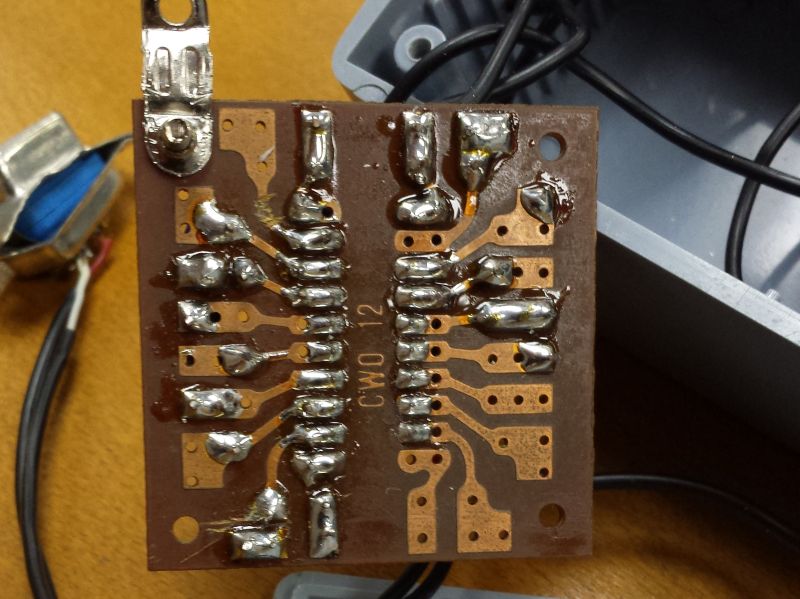

El otro lado de la placa:
Se están usando 3 amplificadores. Ya se me complicó el mono... Esto tiene más cachivaches que los que esperaba.
¿Más ideas?
